Главная / Каталог / Дополнительное оборудование / ФЖУ

ФЖУ фильтры

Цена по запросу


ФЖУ фильтрыФильтры для жидкости типа ФЖУ150-1,6; ФЖУ200-1,6; ФЖУ250-1,6; ФЖУ300-1,6; ФЖУ350-1,6; ФЖУ400-1,6 предназначаются для очистки неагрессивных нефтепродуктов, у которых кинематическая вязкость в диапазоне 0,55 - 300 мм2/с, температуру -50 - +50°С, давление 1,6МПа от механических примесей.

Фильтры жидкости, имеющие фильтрующий элемент в виде корзины предназначаются для защиты насосного и другого оборудования в технологических установках нефтехимической, нефтеперерабатывающей, газовой, нефтяной и других отраслях народного хозяйства, при работе которого величина твердых частиц не должна превышать 500, 1000мкм (допускается изготовление фильтров с иной тонкостью фильтрации по отдельному заказу). Все исполнения фильтров снабжены индикаторами загрязненности, позволяющими визуально определить степень загрязненности фильтрующего элемента и своевременно выполнить его очистку. Также предусмотрены выходы для интеллектуального датчика давления Метран-150 или манометров.


Движение потока в данных фильтрах осуществлено таким образом, чтобы обеспечить гарантированное удержание механических примесей и грязи, максимально задействовав фильтрующую поверхность фильтроэлемента, площадь фильтрования которого не менее, чем в 20 раз превышает площадь входного патрубка. Фильтроэлемент, который применяется в фильтрах, подлежит многократному использованию с промывкой. В конструкции фильтров предусмотрены шаровые краны Ду 50 и Ду 15 для дренажного выхода жидкости и воздуха соответственно. Выходной и входной патрубки расположены по одной оси. Конструкцией фильтра предусмотрены специальный поворотный механизм при помощи которого можно приподнять и отвести в сторону крышку, не прилагая при этом значительного усилия и откидные болты на крышке. Такое решение существенно сокращает время замены и обслуживания фильтрующего элемента.


ФЖУ фильтры

ФЖУ фильтры с давлением до 1,6 МПа и 6,4 МПа (сварной вариант)


ФЖУ фильтры


Фильтры для жидкости типа ФЖУ25-1,6, ФЖУ40-1,6, ФЖУ80-1,6, ФЖУ80-6,4, ФЖУ100-1,6, ФЖУ100-6,4, ФЖУ150-1,6, ФЖУ150-6,4 предназначаются для очистки неагрессивных нефтепродуктов, у которых кинематическая вязкость в диапазоне 0,55 - 300 мм2/с, температуру -50 - +50°С, давление 1,6МПа и 6,4МПа от механических примесей.

Фильтры используют в стационарных установках и на наземных подвижных средствах перекачки и заправки в условиях, исключающих прямое солнечное излучение и атмосферные осадки при их работе на местах.

В состав фильтров ФЖУ25-1,6, ФЖУ40-1,6 входят корпус 1 и фильтрующий элемент 2 (рисунок 2). Фильтрующим элементом являются пластмассовые диски, которые чередуются с нержавеющими сетками. В пластмассовых дисках выполнены щелевые отверстия. Жидкость, поступая во входной патрубок фильтра и протекая сквозь фильтрующий элемент, очищается и далее через выходной патрубок вытекает в трубопровод. Пробка 7 предназначена для слива из фильтра жидкости.

В состав фильтров ФЖУ80-1,6, ФЖУ80-6,4, ФЖУ100-1,6, ФЖУ100-6,4, ФЖУ150-1,6, ФЖУ150-6,4 входят корпус 1 и фильтрующий элемент 4 (рисунок 1). Фильтрующим элементом являются пластмассовые диски 6, которые чередуются с нержавеющими сетками 5.

Жидкость, поступая во входной патрубок фильтра и протекая сквозь фильтрующий элемент, очищается и далее через выходной патрубок вытекает в трубопровод. Пробка 11 предназначена для слива из фильтра жидкости. Таблицы 1 и 2 отражают данные по присоединительным и габаритным размерам фильтров.


ФЖУ фильтры

Рисунок 1 - Фильтры жидкости ФЖУ 80-1,6; ФЖУ 80-6,4; ФЖУ100-1,6; ФЖУ150-1,6; ФЖУ 150-6,4.

(1 - корпус; 2, 8 - гайки; 3 - основание; 4 - фильтрующий элемент; 5 - сетка; 6 - диск; 7 - крышка; 9 - болт; 10 - заглушка; 11 - пробка).


Таблица 1 - Габаритные и присоединительные размеры фильтры жидкости ФЖУ 80, ФЖУ 100; ФЖУ 150:

Тип фильтра

H,мм

h,мм

d1, мм

d2, мм

d3, мм

d4, мм

L1, мм

L2, мм

ФЖУ 80-1,6

570

115±3

195

160±0,3

120

80

360±0,5

590±3

ФЖУ 80-6,4

605

115±3

210

170

133

80

380±0,5

790±3

ФЖУ100-1,6

600

125±3

215

180

158

100

360±0,5

590±3

ФЖУ100-6,4

665

175±3,0

250

200±3,0

158

100

380±0,5

740±3

ФЖУ150-1,6

790

215±3

280

240

212

150

390±0,5

615±3

ФЖУ150-6,4

790

220±3

340

280

212

460±0,5

810±3


ФЖУ фильтры

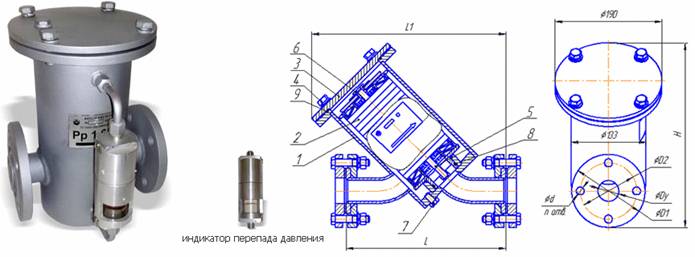

Рисунок 2 - Фильтры жидкости ФЖУ 25-1,6; ФЖУ 40-1,6.

(1-корпус, 2-фильтрующий элемент, 3-крышка, 4-болт, 5-шпилька, 6-гайка специальный, 7-пробка, 8-кольцо, 9-кольцо)


Таблица 3 - Габаритные и присоединительные размеры фильтры жидкости ФЖУ 25-1,6; ФЖУ 40-1,6:

Тип фильтра

H,мм

L,мм

L1,мм

D1,мм

D2,мм

Dy,мм

d,мм

n

ФЖУ 25-1,6

285

255

310

115

85

25

14

4

ФЖУ 40-1,6

340

283

350

145

110

40

18

4

ФЖУ фильтры жидкости

ФЖУ фильтры

Корзинчатые фильтры двухступенчатой очистки.

Высокая надежность, простота конструкции, и главное - большой запас площади фильтрации в сравнении с другими марками фильтров.

Фильтры жидкости предназначаются для очистки нефтепродуктов, у которых кинематическая вязкость в диапазоне 0,55 - 300 мм2/с, температуру -50 - +50°С от механических примесей. Установка фильтров перед счетчиками ощутимо повышает их долговечность, надежность, точность показаний.

Конструкция фильтра надежна и проста. Все исполнения фильтров снабжены индикаторами загрязненности, позволяющими визуально определить степень загрязненности фильтрующего элемента и своевременно осуществить его очистку (см. рисунок 3).


ФЖУ фильтры

Рисунок 3.


Основная составляющая фильтра - съемный фильтрующий элемент, выполненный в виде корзины. Особенностью данной конструкции, в сравнении с другими видами фильтров является большой запас рабочей поверхности фильтрации. Данная особенность позволяет длительную эксплуатацию фильтров без очистки фильтрующего элемента. Простота конструкции фильтрующего элемента позволяет существенно снизить время на обслуживание и очистку фильтра, и, как следствие снижает время вынужденного простоя оборудования.

Другое немаловажное свойство - двухступенчатая очистка жидкости. Жидкость, до прохода через сетку тонкой очистки, протекает через сетку грубой очистки, где задерживаются от крупные частицы, и только потом, в зависимости от исполнения, фильтруется до 0,5мм; 0,2мм; 0,1мм; 0,05мм или 0,015мм. В таком случае крупные загрязнения не повредят сетку и срок эксплуатации фильтрующего элемента многократно увеличивается (см. рисунок 4).


ФЖУ фильтры

Рисунок 4.


В ряде исполнений фильтры снабжены крышкой с быстросъемным соединением, позволяющей в сжатые сроки осуществить промывку фильтрующего элемента (см. рисунок 5). Чтобы снять крышку, необходимо освободить два винта, крепящие хомуты.


ФЖУ фильтры

Рисунок 5.


Технические характеристики фильтров отражены в таблице 4.

Таблица 4.

ФЖУ фильтры


Таблица 5 и рисунок 6 дают информацию о присоединительных и габаритных размерах.

ФЖУ фильтры

Рисунок 6.

Таблица 5.

ФЖУ фильтры


Возможны любые варианты исполнения по присоединительным размерам заказчика.

Документация для ФЖУ фильтры


> ФЖУ-40_0,6 фильтры ПС (.pdf)


> ФЖУ-150-400_1,6 фильтры ПС (.pdf)


> ФЖУ-25-150_1,6_6,4 фильтры ПС (.pdf)


> ФЖУ-25_0,6 фильтры ПС (.pdf)


> ФЖУ фильтры ОЛ (.zip)
