СЖ-ППВ счетчик винтовой для учета жидкостей

Цена по запросу


СЖ-ППВ счетчик винтовой для учета жидкостейСчетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт,  температурой в диапазоне от -40 до +50°C, давлением до 1,6 и 6,4 МПа.

Счетчики применяются при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности, в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

Работа винтового счётчика жидкости схожа с работой экструдера и состоит в том, что два находящихся в зацеплении винта под действием потока жидкости вращаются, отмеряя при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.

Перед счетчиком обязательно устанавливается фильтр (например, фильтр жидкости ФЖУ) на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм.

Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485.

Принцип работы датчика заключается в регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Комплектация счетчиков жидкости ППВ:

- Счетное устройство СУ, которое преобразует в единицу объема вращение винтов по средствам магнитной муфты.

- Датчик "ЛУЧ", предназначенный для преобразования частоты вращения диска в единицы объема, расхода и индикации их на встроенном дисплее. Датчик "ЛУЧ-03" предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, где ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню (все операции измерения продолжают выполняться). Датчик монтируется непосредственно на первичном преобразователе и является неотъемлемой частью счетчика жидкости. Средний срок службы датчика при работе от встроенного источника питания - 2,5 года (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится), после чего требуется замена литиевой батарейки.

Микропроцессор прибора "ЛУЧ-01" вычисляет мгновенный расход жидкости по частоте поступления импульсов от преобразователя расходов, а также осуществляет "разовый" замер, при этом продолжая накапливать суммарный расход. В памяти микропроцессора сохраняются и настроечные коэффициенты.

- Контроллер универсально-программируемый КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, имеющим выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" (поставляется по отдельному заказу) по интерфейсу ИРПС-20мА или RS-232, с возможностью передачи данных о расходе жидкости.


Примечание: В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей.

Материалы проточной части счётчиков:

- корпус - алюминий АК9М2 ГОСТ 1583-93,

- винты - алюминий АК9М2 ГОСТ 1583-93,

- уплотнения - кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,

- подшипники 6-205Ю ГОСТ 8338-75.


Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на винтах, а также содержать волокнистые включения.

Преимущества винтовых счетчиков жидкости:

- улучшенные метрологические характеристики (класс точности 0,15);

- использование счетчика на вязких средах (до 300 сСт);

- наличие комплектации с механическим счетным устройством (без электроники);

- привлекательная цена.

Стандартная комплектация:

- Счетчик жидкости винтовой (СЖ-ППВ) с необходимым условным проходом (Ду 100, Ду 150);

- Эксплуатационная документация.

Дополнительная комплектация:

- вторичный прибор (КУП) - 1 шт.;

- плата интерфейсов 2 порта RS-422/485 с гальванической изоляцией и защитой от перенапряжения (Advantech PCI 1602B-AE) (или аналог) или преобразователь интерфейса (постоянно не рекомендуется использовать или только при настройке счетчика);

- комплект монтажный фланцевый;

- пульт "Весна-ТЭЦ". Требуется в случае комплектации счетчика вторичным прибором КУП для корректировки и ввода тарировочных коэффициентов или передачи данных на компьютер по интерфейсу ИРПС-20мА или RS 232 (может обслуживать до 10 счетчиков или постов налива) - 1 шт;

- программное обеспечение "Универсальный драйвер оборудования" (программный компонент для связи датчика ДИ-О-5, контроллеров КУП (через пульт "Весна-ТЭЦ") или ЦБУ с имеющейся у потребителя SCADA-системой или ПО верхнего уровня стороннего производителя);

- технологический модуль "АРМ оператора налива и слива" редакция для расходомеров (предназначен для дистанционного отслеживания с ПК технологическими процессами налива и слива нефтепродуктов в авто- и ж.д. цистерны, для учёта движения нефтепродуктов на нефтебазах по трубопроводам, а также для архивации данных и составления отчетности).

Варианты комплектации:

СЖ-ППВ счетчик винтовой для учета жидкостей

СЖ-ППВ-СУ

Счетчик жидкости винтовой проходом поставляется в комплекте с механическим счетным устройством СУ, предназначенным для работы без внешнего источника питания.

СЖ-ППВ счетчик винтовой для учета жидкостей

СЖ-ППВ-ЛУЧ-01

Счетчик жидкости винтовой поставляется в комплекте с электронным вторичным прибором "ЛУЧ-01", предназначенным для работы без внешнего источника питания за счет встроенной литиевой батарейки с напряжением (3,6±0,6).

СЖ-ППВ счетчик винтовой для учета жидкостей

Преобразователь первичный - ППВ

- Плата интерфейсов

Счетчик жидкости винтовой поставляется в комплекте с датчиком ДИ-О-5 (имеющим частотный и интерфейсный выход RS-485), клеммной коробкой, находящейся на самом счетчике и служащей для присоединения датчика. По заказу поставляется плата интерфейсов, программное обеспечение (CD диск) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах.

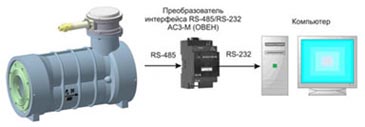

СЖ-ППВ счетчик винтовой для учета жидкостей

- Преобразователь первичный - ППВ

- Преобразователь интерфейса

Счетчик жидкости винтовой поставляется в комплекте с датчиком ДИ-О-5 (имеющим частотный и интерфейсный выход RS-485), клеммной коробкой, находящейся на самом счетчике и служащей для присоединения датчика. По заказу поставляется преобразователь интерфейсов, программное обеспечение (CD диск) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах.

СЖ-ППВ счетчик винтовой для учета жидкостей

СЖ-ППВ-КУП-30

Счетчик жидкости винтовой поставляется в комплекте с датчиком ДИ-О-5 (имеющим частотный и интерфейсный выход RS-485), клеммной коробкой, находящейся на самом счетчике и служащей для присоединения датчика, и контроллером универсально-программируемым (КУП) необходимой модификации:

1) КУП-30 (или 31) - для передачи данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В).

2) КУП-46(40) - для управления и отображения процесса дозированного отпуска жидкости потребителем через установки, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В.

При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м.

СЖ-ППВ счетчик винтовой для учета жидкостей

Преобразователь первичный - ППВ

Счетчик жидкости винтовой поставляется в комплекте с датчиком ДИ-О-5 (имеющим частотный и интерфейсный выход RS-485), клеммной коробкой, находящейся на самом счетчике и служащей для присоединения датчика. По заказу поставляется программное обеспечение (CD диск) для связи с существующей у заказчика SCADA системой или ПО верхнего уровня.

Контроллер или иной вторичный прибор с поддержкой интерфейса RS-485, в данном случае, имеется у потребителя.

Технические характеристики

Тип счетчика

Цена деления отсчетного устройства, л

Условный проход, ДУ, мм

Рабочее давление, МПа

Температура изм. жидк., °С

Класс точности

Масса, кг

механ.

электр.

ППВ-100/1,6

10

1

100

1,6

от -50 до +50

0,15*; 0,25; 0,5

45

ППВ-100/6,4

10

1

100

6,4

от -50 до +50

0,15*; 0,25; 0,5

135

ППВ-150/1,6

10

1

150

1,6

от -50 до +50

0,15*; 0,25; 0,5

270

ППВ-150/6,4

10

1

150

6,4

от -50 до +50

0,15*; 0,25; 0,5

270

* - на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика


Тип счетчика

Класс точности

Диапазон вязкости измеряемой жидкости, мм2

0,55-1,1  |  1,1-6,0

6,0-60

60-300

Расход, м3

min

ном

max

min

ном

max

min

ном

max

ППВ-100/1,6

0,25

18

120

180

10

80

100

4

60

80

0,5

15

120

180

5

80

100

3

60

80

ППВ-100/6,4

0,25; 0,5

18

120

180

10

80

100

4

60

80

ППВ-150/1,6

0,25; 0,5

30

250

420

20

250

350

15

200

300

ППВ-150/6,4

Габаритные и присоединительные размеры

Счётчик жидкости винтовой ППВ-100-1,6 СУ

СЖ-ППВ счетчик винтовой для учета жидкостей

Счетчик жидкости винтовой ППВ-100-1,6 СУ+УСС

СЖ-ППВ счетчик винтовой для учета жидкостей

1 - преобразователь первичный; 2 - счетное устройство; 3 - колено; 4 - валики; 5 - колеса зубчатые конические; 6 - болты; 7 - редуктор;    8 - ведущая полумуфта ; 9 - ведомая полумуфта; 10 - стакан ; 11 - рукоятка сброса; 12 - блок сменный; 13 ,14 - винты; 15 - корпус; 16 - колесо шестерни косозубое; 17  - кольцо пружинное; 18 - фланец; 19 -  болты; 20 - колесо шестерни косозубое; 21 - прижимной фланец; 22 - опоры; 23 - подшипник; 24 - кольцо пружинное.

Счётчик жидкости винтовой ППВ-100-1,6 УСС+ВП

СЖ-ППВ счетчик винтовой для учета жидкостей

Счётчик жидкости винтовой ППВ-100-6,4 СУ

СЖ-ППВ счетчик винтовой для учета жидкостей

Счетчик жидкости винтовой ППВ-100-6,4СУ+УСС

СЖ-ППВ счетчик винтовой для учета жидкостей

1 - преобразователь первичный; 2 - счетное устройство; 3 - колено; 4 - валики; 5 - колеса зубчатые конические; 6 - болты; 7 - редуктор; 8 - ведущая полумуфта; 9 - ведомая полумуфта; 10 - стакан;11 - рукоятка; 12 - блок сменный; 13 ,14 - винты; 15 - корпус; 16 - колесо шестерни косозубое; 18 - фланец; 19 - болты; 20 - колесо шестерни косозубое;  21 - прижимной фланец; 22 - опоры; 23 - кольцо пружинное; 24 - подшипник;  25 - измерительная камера.

Счётчик жидкости винтовой ППВ-100-6,4  УСС+ВП

СЖ-ППВ счетчик винтовой для учета жидкостей

Счётчики жидкости винтовые ППВ-150-1,6 СУ; ППВ-150-6,4 СУ

СЖ-ППВ счетчик винтовой для учета жидкостей

Счетчики жидкости винтовые ППВ 150-1,6 СУ+УСС, ППВ 150-6,4 СУ +УСС

СЖ-ППВ счетчик винтовой для учета жидкостей

1- преобразователь первичный;  2- счетное устройство; 3 - колено; 4 - валики; 5 - колеса зубчатые конические; 6 - болты; 7- редуктор; 8 - ведущая полумуфта; 9 - ведомая полумуфта; 10 - стакан;  11 - рукоятка сброса; 12- блок сменный; 13, 14 - винты; 15 - корпус; 16 - колесо шестерни косозубое; 18 - фланец; 19 - болты;20 - колесо косозубое шестерни; 22 - опоры; 23 - сектор кольцевой; 24 - подшипник; 25 - измерительная камера.

Счётчики жидкости винтовые ППВ-150-1,6 УСС+ВП; ППВ-150-6,4 УСС+ВП

СЖ-ППВ счетчик винтовой для учета жидкостей

Документация для СЖ-ППВ счетчик винтовой для учета жидкостей


> ППТ; ППО; ППВ счетчик жидкости турбинный РЭ (.pdf)


> ДИ-О-5 датчик индукционный оборотов РЭ (.pdf)


> ЛУЧ датчик преобразователь индукционный РЭ, ПС (.pdf)


> ППТ; ППО; ППВ счетчик жидкости ОЛ (.zip)
