Главная / Каталог / Ротаметры / РМ; РМ-А

РМ, РМА ротаметры с местными показаниями

Цена от 7 350 руб.
подробнее о цене …


РМ, РМА ротаметры с местными показаниямиРотаметры с местными показаниями РМ, РМА используются для измерения объемного расхода различного рода жидкостей и газа.

Области применения:

Ротаметры применяются в производственных цехах и иных помещениях, в которых расположен трубопровод, нуждающийся в постоянном контроле.

Особенности:

- Ротаметры РМ, РМА должны при установке всегда располагаться вертикально, вследствие принципа измерения.

- Показания ротаметров должны считываться операторам.

- Имеют встроенный игольчатый регулировочный вентиль для точной регулировки измеряемого расхода.

Технические характеристики

Базовая модель РМА

РМ, РМА ротаметры с местными показаниями

РМ, РМА ротаметры с местными показаниями

РМ, РМА ротаметры с местными показаниями

Наименование

Значения

Обозначение прибора

РМА-0,04

ГУ3

РМА-0,063

ГУ3

РМА-0,1ГУ3

РМА-0,16 ГУЗ

РМА-0,25

ГУ3

РМА-0,0025ЖУ3

РМА-0,004

ЖУ3

РМА-0,0063ЖУ3

Верхний предел измерения

по воздуху,

м3/ч.

0,04

0,063

0,1

0,16

0,25

-

-

-

по воде,

м3/ч.

-

-

-

-

-

0,0025

0,004

0,0063

Нижний предел измерения

Не более 20 % от верхнего фактического предела измерения

Диаметр условного прохода, мм

3

Погрешность измерения, %

± 4,0 от верхнего предела измерения

Рабочее давление, кгс/см2

6

Температура измеряемой среды, °С

от +5 до +50

Температура окружающего воздуха, °С

от +5 до +50

Вид присоединения

Резьбовое, с конической резьбой 1/8" ГОСТ 6214-81

Материал деталей, соприкасающихся с измеряемой средой

Сталь 12х18Н9Т ГОСТу 5632-72

Дюралюминий анодированный ГОСТ 4784-74

АГ-4В ГОСТ 20437-75

Эбонит ГОСТ 2748-77

Титан ВТ-1-0 ГОСТ 190013-81Стекло химико-лабораторное ГОСТ 21400-75

Габаритные размеры, мм

160х35х40

Масса, кг, не более

0,3

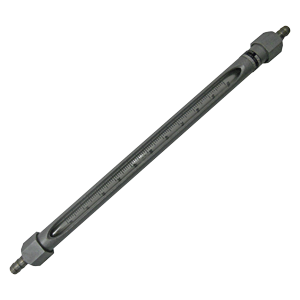

Ротаметр модель РМ-02

РМ, РМА ротаметры с местными показаниями

РМ, РМА ротаметры с местными показаниями

Наименование

Значения

Обозначение прибора

РМ-02-0,25 ГУ3

РМ-02-0,4 ГУ3

РМ-02-0,63 ГУ3

РМ-02-1 ГУ3

РМ-02-1,6 ГУ3

РМ-02-0,016 ЖУ3

РМ-02-0,025 ЖУ3

РМ-02-0,04 ЖУ3

РМ-02-0,063 ЖУ3

Верхний предел измерения

по воздуху, м3/ч.

0,25

0,4

0,63

1

1,6

-

-

-

-

по воде, м3/ч.

-

-

-

-

-

0,016

0,025

0,04

0,063

Нижний предел измерения

Не более 20 % от верхнего фактического предела измерения

Диаметр условного прохода, мм

6

Погрешность измерения, %

± 2,5 от верхнего предела измерения

Рабочее давление, кгс/см2

6

Температура измеряемой среды, °С

от +5 до +50

Температура окружающего воздуха, °С

от +5 до +50

Вид присоединения

Ниппельное под шланг 11,5 мм, штуцер с резьбой М10х1-6е

Материал деталей,

соприкасающихся

с измеряемой средой

Сталь 12х18Н9Т ГОСТу 5632-72

Дюралюминий анодированный ГОСТ 4784-74

Эбонит ГОСТ 2748-77

Титан ВТ-1-0 ГОСТ 190013-81

Стекло химико-лабораторное ГОСТ 21400-75

Габаритные размеры, мм

360х27,7х27,7

Масса, кг, не более

0,4

Ротаметр модель РМ-04

РМ, РМА ротаметры с местными показаниями

РМ, РМА ротаметры с местными показаниями

Наименование

Значения

Обозначение прибора

РМ-04-1,6 ГУ3

РМ-04-2,5 ГУ3

РМ-04-4 ГУ3

РМ-04-6,3 ГУ3

РМ-04-10 ГУ3

РМ-04-16 ГУ3

РМ-04-0,1 ЖУ3

РМ-04-0,16 ЖУ3

РМ-04-0,25 ЖУ3

РМ-04-0,4ЖУ3

Верхний предел измерения

по воздуху,м3/ч.

1,6

2,5

4

6,3

10

16

-

-

-

-

по воде, м3/ч.

-

-

-

-

-

-

0,1

0,16

0,25

0,4

Нижний предел измерения

Не более 20 % от верхнего фактического предела измерения

Диаметр условного прохода, мм

15

Погрешность измерения, %

± 2,5 от верхнего предела измерения

Рабочее давление, кгс/см2

6

Температура измеряемой среды, °С

от +5 до +50

Температура окружающего воздуха, С

от +5 до +50

Вид присоединения

Фланцевое, наружный ᴓ105, межцентровый ᴓ65; 4 отверстия ᴓ14

Материал деталей,

соприкасающихся с измеряемой средой

Сталь 12х18Н9Т ГОСТу 5632-72

Дюралюминий анодированный ГОСТ 4784-74

Эбонит ГОСТ 2748-77

Титан ВТ-1-0 ГОСТ 190013-81

Стекло химико-лабораторное ГОСТ 21400-75

Габаритные размеры, мм

395х105х105

Масса, кг,
не более

1,7



Ротаметр модель РМ-06

РМ, РМА ротаметры с местными показаниями

Наименование

Значения

Обозначение прибора

РМ-06-16 ГУ3

РМ-06-25 ГУ3

РМ-06-40 ГУ3

РМ-06-65 ГУ3

РМ-06-100 ГУ3

РМ-06-0,63 ЖУ3

РМ-06-1 ЖУ3

РМ-06-1,6 ЖУ3

РМ-06-2,5ЖУ3

Верхний предел измерения

по воздуху,м3/ч.

16

25

40

65

100

-

-

-

-

по воде, м3/ч.

-

-

-

-

-

0,63

1

1,6

2,5

Нижний предел измерения

Не более 20 % от верхнего фактического предела измерения

Диаметр условного прохода, мм

40

Погрешность измерения, %

± 2,5 от верхнего предела измерения

Рабочее давление, кгс/см2

6

Температура измеряемой среды, °С

от +5 до +50

Температура окружающего воздуха, °С

от +5 до +50

Вид присоединения

Фланцевое, наружный ᴓ160, межцентровый ᴓ 125; 4 отверстия ᴓ 18

Материал деталей,

соприкасающихся

с измеряемой средой

Сталь 12х18Н9Т ГОСТу 5632-72

Дюралюминий анодированный ГОСТ 4784-74

Эбонит ГОСТ 2748-77

Титан ВТ-1-0 ГОСТ 190013-81

Стекло химико-лабораторное ГОСТ 21400-75

Габаритные размеры, мм

696х160х160

Масса, кг, не более

6,8

Трубки ротаметрические для ротаметров РМ

РМ, РМА ротаметры с местными показаниямиТрубка ротаметрическая - это одна из основных частей ротаметра. Ротаметрические трубки обычно изготавливаются из стекла, на котором наносится шкала, внутри которой перемещается поплавок во время работы.

При заказе ротаметра следует указать тип ротаметра, предел измерения, измеряемую среду (Ж-жидкость или Г-газ), исполнение изделия, категорию размещения.

Примеры:

РМА-0,063 ГУЗ - ротаметр типа РМА с верхним пределом измерения по газу 0,063 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

РМА-0,0025 ЖУЗ - ротаметр типа РМА с верхним пределом измерения по воде 0,0025 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

РМ-02-0,63 ГУЗ - ротаметр типа РМ с верхним пределом измерения по газу 0,63 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69. РМ-02-0,025 ЖУЗ - ротаметр типа РМ с верхним пределом измерения по воде 0,025 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

РМ-04-6,3 ГУЗ - ротаметр типа РМ с верхним пределом измерения по газу 6,3 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69. РМ-04-0,16 ЖУЗ - ротаметр типа РМ с верхним пределом измерения по воде 0,16 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.

Комплект поставки:

- Ротаметр.

- Паспорт.

- Техническое описание и инструкция по эксплуатации.
