ПЭА-Н (-В) преобразователь электроакустический накладной (врезной)

Цена по запросу


ПЭА-Н (-В) преобразователь электроакустический накладной (врезной) Электроакустические преобразователи «ПЭА-Н» и «ПЭА-В» предназначаются для применения в стационарных ультразвуковых расходомерах.

Исполнения ПЭА-Н (-В)

1. ПЭА Н-xxx xx - герметичные накладные преобразователи, устанавливаются на внешнюю стенку измерительных участков (ИУ).

2. ПЭА В-xxx xx - герметичные врезные преобразователи, устанавливаются в монтажные патрубки, которые привариваются по краям отверстий в стенках.


ПЭА-Н (-В) преобразователь электроакустический накладной (врезной)

Технические характеристики ПЭА-Н (-В)

ПЭА

Рабочая частота, Мгц

Диапазон рабочей температуры, °С

Максимальное давление, МПа

H-021, -021 Ex

1,0

от -30 до 150

не ограничено

H-011

0,3


ПЭА-Н (-В) преобразователь электроакустический накладной (врезной)

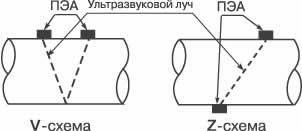

Схема установки накладных ПЭА


Преобразователи электроакустические врезные:

ПЭА

Конструктивные особенности

Максимальное рабочее давление, МПа

Диапазон температур жидкости, °С

Степень защиты

С титановым протектором

B-202, -202 Ex

Ввинчиваемый, с угловым кабельным выводом

2,5

От -30 до 160

IP68

B-206, -206 Ex

Ввинчиваемый, с угловым кабельным выводом с увеличенной длинной погружной части

IP67

B-204, -204 Ex

Ввинчиваемый, с угловым кабельным выводом

16

IP68

B-205, -205 Ex

Ввинчиваемый, с угловым кабельным выводом

25

В пластиковом стакане

B-502, -502 Ex

Ввинчиваемый, с угловым кабельным выводом

2,5

от -30 до 130

IP67(IP68*)

B-504, -504 Ex

Ввинчиваемый, с угловым кабельным выводом

16

от -30 до 160

* по заказу


ПЭА-Н (-В) преобразователь электроакустический накладной (врезной)

Схема установки врезных ПЭА


Массогабаритные характеристики основных типов ПЭА:

Наименование параметра

Накладные ПЭА

Врезные ПЭА

Масса, кг

не более 0,5

не более 1,0

Габаритные размеры, мм

88 x 43 x 31

123 x 55 x 55

Обозначение ПЭА-Н (-В) при заказе

Перечень преобразователей «ПЭАВ»:

Обозначение

Конструктивные особенности

Применяемость в составе УРСВ всех исполнений

Материалы погружной части и уплотнителя, определяющие спектр рабочих сред.

Условия эксплуатации*

Максимальное

рабочее давление, МПа

Диапазон

температур жидкости, °C

С титановым протектором

ПЭА В-202

Ввинчиваемый, c угловым кабельным выводом

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620,Поронит ПОН-Б

2.5

-30-+160

ПЭА В-202Ех

Ввинчиваемый, c угловым кабельным выводом,

взрывозащищенный

С блоком искрозащиты

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620,Поронит ПОН-Б

ПЭА В-206

Ввинчиваемый, c угловым

кабельным выводом с увеличенной длиной погружной части (117мм)

для применения в трубах с

заиливанием стенок.

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620,Поронит ПОН-Б

2.5

-30-+160

ПЭА В-206Ех

Ввинчиваемый, c угловым кабельным выводом, с

увеличенной длиной погружной части (117мм), взрывозащищенный.

С блоком искрозащиты, для применения в трубах с

заиливанием стенок.

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620,Поронит ПОН-Б

ПЭА В-212

Ввинчиваемый, c угловым

кабельным выводом.

для применения в контакте со

следующими пищевыми средами: растворы солей, уксусная и лимонная кислоты.

Сплав титановый ВТ3-1, сталь

12Х18Н10T, герметик Loctite620,

Графит «Ильма»

ПЭА В-204

Ввинчиваемый, c угловым кабельным выводом

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620, Графит «Ильма»

16

ПЭА В-204Ех

Ввинчиваемый, c угловым кабельным выводом,

взрывозащищенный

с блоком искрозащиты

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620, Графит «Ильма»

ПЭА В-213

Ввинчиваемый, c угловым

кабельным выводом.

применения в контакте со

следующими пищевыми средами: растворы солей, уксусная и лимонная кислоты

Сплав титановый ВТ3-1, сталь

12Х18Н10T, герметик Loctite620,

Графит «Ильма»

ПЭА В-205

Ввинчиваемый, c угловым

кабельным выводом

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620, Графит «Ильма»

25

ПЭА В-205Ех

Ввинчиваемый, c угловым

кабельным выводом,

взрывозащищенный

с блоком искрозащиты

Сплав титановый ВТ3-1, сталь 20Х13,

герметик Loctite620, Графит «Ильма»

ПЭА В-402

Погружной

для использования в

водоводах ГЭС

Рабочая среда: вода

1

+1-+80

ПЭА В-

203АТ

Ввинчиваемый с

симметричным выходом, климатическое исполнение ТВ3

Сплав титановый ВТ5-1, сталь

12Х18Н10T, герметик Loctite620,

Графит «Ильма»

16

+1-+80

С пластиковой погружной частью

ПЭА В-502

Ввинчиваемый, c угловым кабельным выводом

Полифенилсульфон (PPSU), Графит

«Ильма»

2.5

-30-+130

ПЭА В-502Ех

Ввинчиваемый, c угловым кабельным выводом,

взрывозащищенный

с блоком искрозащиты

Полифенилсульфон (PPSU), Графит

«Ильма»

ПЭА В-504

Ввинчиваемый, c угловым кабельным выводом

Полифенилсульфон (PPSU), Графит

«Ильма»

16

-30-+160

ПЭА В-504Ех

Ввинчиваемый, c угловым

кабельным выводом,

взрывозащищенный

с блоком искрозащиты

Полифенилсульфон (PPSU), Графит

«Ильма»


Примечание: *- Среда эксплуатации - вода.


Перечень преобразователей «ПЭА H»:

Обозначение

Применяемость

Диапазон рабочих температур, °C

Максимальное давление, МПа

ПЭА Н-021

УРСВ. Высокочастотные (ВЧ)

-30…+150

не ограничено

ПЭА Н-021Ех

УРСВ. Взрывозащищенное исполнение ВЧ

ПЭА Н-011

УРСВ. Низкочастотные (НЧ)

ПЭА Н-222

ВЗЛЕТ ПР Высокочастотные (ВЧ)

ПЭА Н-222Ех

ВЗЛЕТ ПР Взрывозащищенное исполнение ВЧ

ПЭА Н-212

ВЗЛЕТ ПР Низкочастотные (НЧ)

ПЭА Н-223

ВЗЛЕТ ПР ВЧ для магнитной линейки

ПЭА Н-213

ВЗЛЕТ ПР НЧ для магнитной линейки
