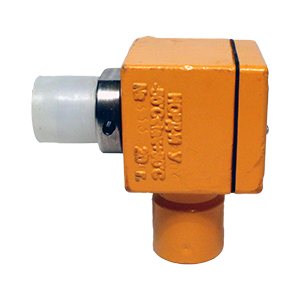

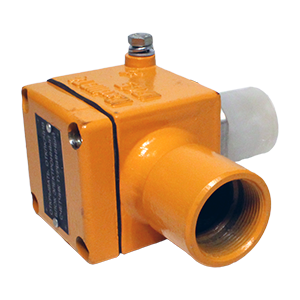

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

Цена по запросу


1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционныеДатчики магнитоиндукционные 1НОРД-И1У и 1НОРД-И2У (далее «датчики») предназначенные для преобразования скорости вращения турбинки турбинного преобразователя расхода в частоту электрического сигнала в датчике 1НОРД-И1У, усиления этого сигнала в датчике 1НОРД-И2У.

Датчики могут использоваться с турбинными преобразователями счетчиков нефти НОРД-1М, 1МИГ, счетчиков газа АГАТ-М и электронным блоком 1НОРД-ЭЗМ или блоком обработки данных 1Вега-03.

Датчики используются и с другими приборами, соответствующие требованиям ТУ 4213-003-60231190-2011 и конструкторской документации датчиков:
Климатическое исполнение — УХЛ 1 по ГОСТ 15150-69.
Датчики магнитоиндукционные имеют следующее обозначение:

«Датчик магнитоиндукционный 1НОРД-И2У-02М, ТУ 4213-003-60231190-2011», где
- датчик магнитоиндукционный 1НОРД-И2У - наименование датчика;
- 02М — исполнение датчика; ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Исполнения магнитоиндукционных датчиков

Датчики

Обозначение счетчиков, DN

АГАТ-М

НОРД-1М

1 МИГ

1 МИГ-Ш

Обозначение счетчиков, DN

100, 150

80 … 200

80 … 400

-

1 НОРД-И1У-01

40 … 150

-

-

-

1 НОРД-И2У

100, 150

80 … 200

80 … 400

-

1 НОРД-И2У-01

-

-

-

1 НОРД-И2У-02

80 … 200

80 … 400

-

1 НОРД-И2У-03

-

40 … 200

-

-

1 НОРД-И2У-04

-

32 … 400

-

1 НОРД-И2У-04М

-

-

-

32

Основные параметры датчиков:



1 НОРД-И1У

1 НОРД-И1У-01

1 НОРД-И2У

1 ОРД-И2У-01

1 НОРД-И2У-02

1 НОРД-И2У-03

1 НОРД-И2У-04

Частота выходного сигнала, Гц

30-1000

30-2000

16-5000

30-1000

16-5000

Амплитуда выходного сигнала при нагрузке 360 Ом, В, не менее

0,05



1,20



1,50



от (8 ± 0,5)
до 12

1,20

от (8 ± 0,5)
до 12

Питание электрических цепей: постоянный ток напряжением, В

-

+ 1,2
(12 )
-1,8

Потребляемая мощность, Вт

-

0,30

0,12

0,50

0,30

0,50

Чувствительность усилителя, мВ, не менее

-

10

20

10

20

10

Длина канала линии связи между блоком и датчиком, м, не более

250

1000

Присоединительная резьба G ¾-A

на корпусе
датчика

на переходном
штуцере

на корпусе датчика

на переходном штуцере

Степень защиты датчиков магнитоиндукционных 1НОРД-И1У, 1НОРД-И2У в зависимости от внешних воздействий IP65 по ГОСТ 14254-96 (МЭК 529-89).
Исполнение датчиков по взрывозащите согласно ГОСТ Р 51330.0-99 - взрывозащищенное, марки-ровка взрывозащиты IexdIIBT4, установлен во взрывоопасной зоне.

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные

Документация для 1НОРД-И1У; 1НОРД-И2У датчики магнитоиндукционные


> 1НОРД-И1У, 1НОРД-И2У датчики магнитоиндукционные РЭ (.pdf)
