ДКС диафрагма камерная стандартная с угловым способом отбора перепада давления

Стандартные камерные диафрагмы «ДКС» предназначаются для создания разности давлений при измерении расхода газов, жидкостей или пара методом переменного перепада давления на фланцах трубопровода.

Диафрагма ДКС используется при диаметре условного прохода трубопровода 50 - 500мм включительно и избыточном давлении не превышающем 10МПа.

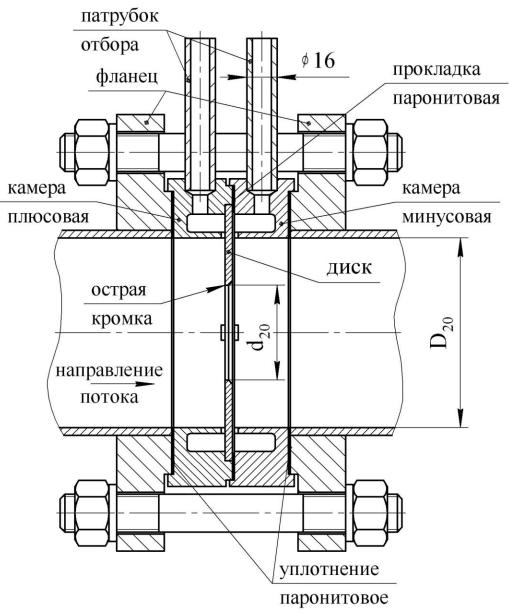

ДКС представляет собой сборочную единицу, состоящую из двух кольцевых камер корпуса («минусовой» и «плюсовой»), прокладки, самой диафрагмы и патрубков отбора давления.

Отбор давления среды в кольцевые камеры корпуса ДКС осуществляется через кольцевую щель.

Особенности ДКС

- отсутствие движущихся частей;

- высокая надежность конструкции;

- беспроливная поверка осуществляется в любом региональном центре метрологии и стандартизации.

Технические характеристики ДКС

Рабочая среда:

- однородная и однофазная среда (газ, жидкость, пар);

- рабочее давление среды до 32МПа;

- рабочая температура среды - 60...200°С;

- трубопроводы круглого сечения, имеющие внутренний диаметр 20...1200мм.

Условный проход Dу, мм	Обозначение диафрагмы при условном давлении Pу, МПа		Длина цилиндрической части отверстия, мм	Диаметр трубопровода, мм
	до 0,6	свыше 0,6 до 10		Наружный Dн, мм	Внутренний D20, мм при Pу, МПа
					до 2,5	свыше 2,5 до 10
50 65 80 100 125 150 175 200 225 250 300 350 400 450 500	ДКС 0,6 50 ДКС 0,6 65 ДКС 0,6 80 ДКС 0,6 100 ДКС 0,6 125 ДКС 0,6 150 ДКС 0,6 175 ДКС 0,6 200 ДКС 0,6 225 ДКС 0,6 250 ДКС 0,6 300 ДКС 0,6 350 ДКС 0,6 400 ДКС 0,6 450 ДКС 0,6 500	ДКС 10 50 ДКС 10 65 ДКС 10 80 ДКС 10 100 ДКС 10 125 ДКС 10 150 ДКС 10 175 ДКС 10 200 ДКС 10 225 ДКС 10 250 ДКС 10 300 ДКС 10 350 ДКС 10 400 ДКС 10 450 ДКС 10 500	от 0,265 до 1 от 0,36 до 1,06 от 0,43 до 1,44 от 0,52 до 1,7 от 0,65 до 2,08 от 0,77 до 2,58 от 0,94 до 3,08 от 1,06 до 3,76 от 1,19 до 4,24 от 1,33 до 4,74 от 1,59 до 5,3 от 1,85 до 6,34 от 2,09 до 7,38 от 2,35 до 8,36 от 2,6 до 9,4	57 76 89 108 133 159 194 219 245 273 325 377 426 480 530	от 50 до 53 свыше 53 до 73 свыше 73 до 86 свыше 86 до 105 свыше 105 до 130 свыше 130 до 155 свыше 155 до 189 свыше 189 до 213 свыше 213 до 237 свыше 237 до 266 свыше 266 до 317 свыше 317 до 369 свыше 369 до 418 свыше 418 до 470 свыше 470 до 520	от 50 до 54 свыше 54 до 73 свыше 73 до 84 свыше 84 до 103 свыше 103 до 127 свыше 127 до 152 свыше 152 до 185 свыше 185 до 210 свыше 210 до 233 свыше 233 до 261 свыше 261 до 310 свыше 310 до 360 свыше 360 до 407 свыше 407 до 461 свыше 461 до 510

Материалы диафрагм:

Тип диафрагмы	Марка стали		Код исполнения по материалам
	Корпус камеры*	Диафрагма
ДКС ДВС ДФК	сталь 20	12Х18Н10Т	А/Б
	12Х18Н10Т		Б/Б
	09Г2С		В/Б
	10Х17Н13М2Т		Г/Б
ДБС ДФС	-		Б

Примечание: * - материал фланцев, корпуса камеры, патрубков (для ДФК).

Период поверки - 1 год.

Комплект поставки ДКС

1. Диафрагма ДКС с клеймом Госповерителя.

2. Паспорт, заверенный подписью и печатью Госповерителя.

3. Паспорт, заверенный подписью и печатью завода изготовителя.

4. Расчет с подписью и печатью Госповерителя.

5. Тара.

Чертеж ДКС

ДКС исполнения 1/ с впадиной в плюсовой и минусовой камере
	* - по спецзаказу возможно резьбовое исполнение (отмечается при заполнении опросного листа) 1 - корпус плюсовой кольцевой камеры 2 - корпус минусовой кольцевой камеры 3 - диафрагма 4 - уплотнительная прокладка 6 - патрубок (под сварку)
ДКС исполнения 2/ с выступом в плюсовой и минусовой камере
	* - по спецзаказу возможно резьбовое исполнение (отмечается при заполнении опросного листа) 1 - корпус плюсовой кольцевой камеры 2 - корпус минусовой кольцевой камеры 3 - диафрагма 4 - уплотнительная прокладка 6 - патрубок (под сварку)
ДКС исполнения 3/ с впадиной в плюсовой и минусовой камере и с двойным уплотнением
	* - по спецзаказу возможно резьбовое исполнение (отмечается при заполнении опросного листа) 1 - корпус плюсовой кольцевой камеры 2 - корпус минусовой кольцевой камеры 3 - диафрагма 4, 5 - уплотнительные прокладки 6 - патрубок (под сварку)
	ДКС / с коническим входом
	ДКС / износоустойчивые
