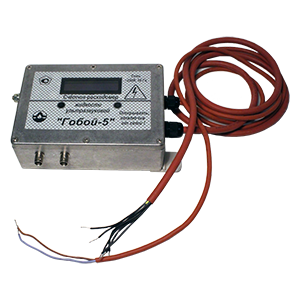

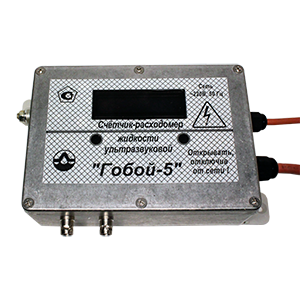

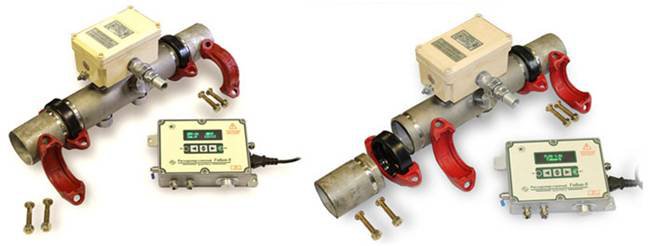

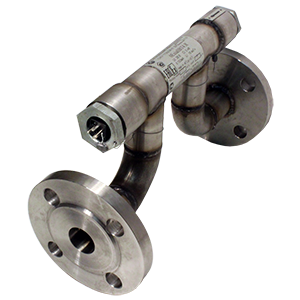

Счётчик-расходомер жидкости ультразвуковой СЖУ ГОБОЙ-5 предназначен для учёта воды, светлых нефтепродуктов и других жидкостей вязкостью до 6 сСт. Счетчик может использоваться совместно с тепловычислителем для измерения и учета тепловой энергии, а также других параметров теплоносителя, в закрытых и открытых системах теплоснабжения.
Область применения:
как средство коммерческого учета и технического контроля в нефтехимической, энергетической, химической, пищевой промышленности, коммунальном и водном хозяйстве, теплоэнергетике.
Принцип работы
Первый пьезоизлучатель счётчика по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает во второй пьезоизлучатель. Второй пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса по потоку. Затем второй пьезоизлучатель по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает в первый пьезоизлучатель. Первый пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса против потока. Разность времени прохождения ультразвукового импульса по потоку и против потока соответствует скорости потока. На основании полученных значений времени прохождения импульса по потоку и против потока и внесённого калибровочного коэффициента, учитывающего сечение потока и путь проходимый ультразвуковым импульсом, вторичный прибор вычисляет мгновенный расход жидкости и объём жидкости прошедший через счётчик.
Преимущества счетчика СЖУ:
- Отсутствие подвижных частей исключает возможность заклинивания, повышает износостойкость и надежность.
- Не изменяет структуру жидкости, что актуально для учёта молока, лакокрасочных материалов, пива, моющих средств и других вспенивающихся и взбивающихся жидкостей.
- Минимальное гидравлическое сопротивление.
- Исполнения из коррозийно-стойкой стали 12Х18Н10Т (нержавеющая сталь) не подвержены коррозии и могут применяться для учёта химически-агрессивных жидкостей и пищевых сред.
- Конкурентно-способная цена.
Длина прямого участка до счётчиков должна быть не менее 20 Dу, после счётчика - не менее 5 Dу.

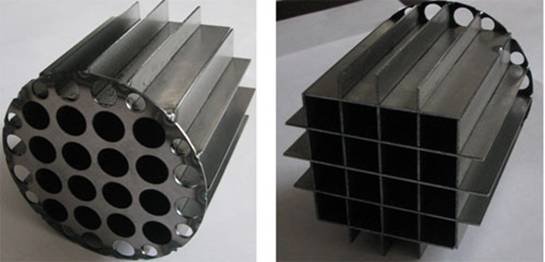

Струевыпрямитель для счётчиков СЖУ-65, 80, 100,150
Струевыпрямитель для счётчиков ДУ-65, 80,100 входит в состав счётчика.
Технические характеристики
|
Пределы допускаемой относительной погрешности (ПГ) в диапазоне расходов, % в зависимости от метода поверки
|
Проливной
|
Имитационный
|
|
«Переходной» - «Максимальный»
|
0,5
|
1,0
|
|
«Минимальный» - «Переходной»
|
1,0
|
1,5
|
|
Вязкость измеряемой жидкости, мм2/с, не более
|
6,0
|
|
Рабочее давление, МПа, не более
|
1,6
|
|
Температура измеряемой жидкости, °С
|
от - 40 до + 160
|
|
Температура окружающей среды, °С
|
от - 30 до + 50
|
Пределы расходов счётчиков СЖУ
|
Диаметры условного прохода, D, мм
|
Значения расходов, м3/ч
|
|
Максимальный, Qmax
|
Переходный, Qp
|
Минимальный, Qmin
|
|
15
20
25
32
40
50
|
2,0
3,6
5,0
9,0
15,0
35,0
|
0,2
0,36
0,5
0,9
1,5
3,5
|
0,02
0,03
0,05
0,09
0,15
0,35
|
|
65
80
100
150
200
|
55,0
85,0
140,0
320,0
560,0
|
5,5
8,50
14,00
32,00
56,00
|
0,60
0,90
1,40
3,20
5,60
|
|
от 200 до 1600
(врезные)
|
2·104·D2
|
8·102·D2
|
2·102·D2
|
Габаритные и присоединительные размеры

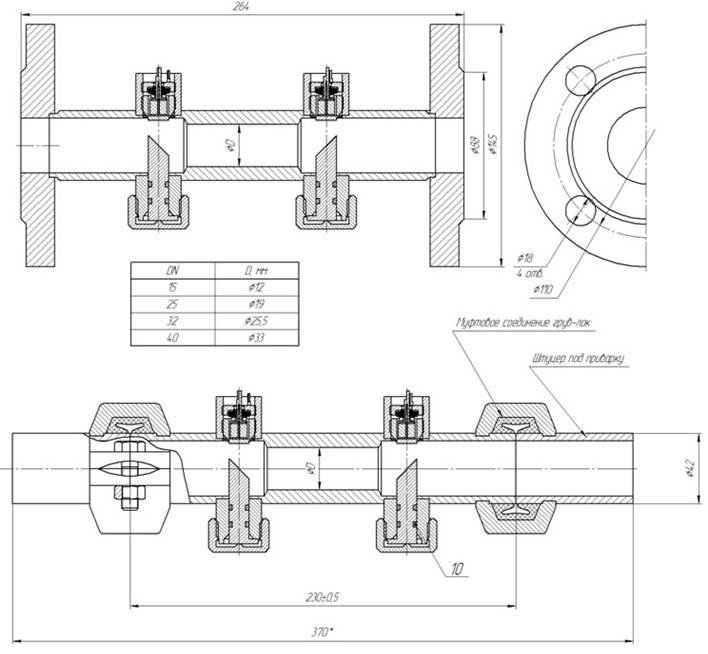

Счетчики жидкости ультразвуковые ГОБОЙ-5 Ду 15, 25, 32, 40

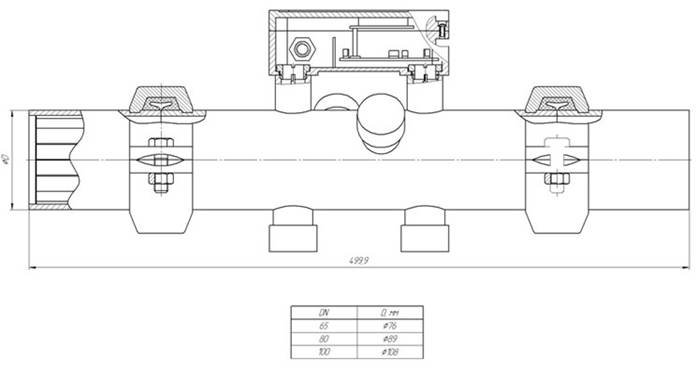

Счетчики жидкости ультразвуковые ГОБОЙ-5 Ду 65, 80, 100

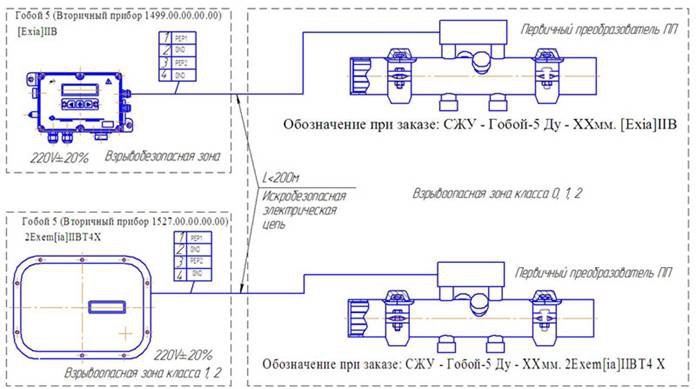

Схема монтажа счётчиков ГОБОЙ-5 во взрывоопасных зонах
Документация для СЖУ Гобой-5 счётчик-расходомер жидкости ультразвуковой
> СЖУ Гобой-5 счётчик-расходомер жидкости ультразвуковой ОЛ (.zip)
