Ультразвуковой многоканальный многофункциональный теплосчетчик «СТУ 1» предназначается для одновременного измерения количества объема, расхода, давления, тепловой мощности, тепловой энергии теплоносителя по независимым одному или двум закрытым или открытым тепловым узлам.
СТУ-1 включен в Госреестр России.
Период поверки - четыре года.

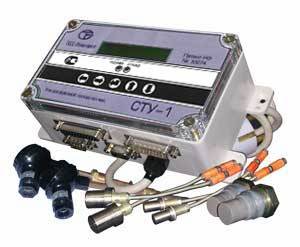

СТУ-1 модель 1 |
СТУ-1 модель 2 |
Особенности СТУ-1
- встроенный ультразвуковой двухканальный расходомер;
- имитационный и проливной метод поверки прибора;
- использован метод линейно-кусочной аппроксимации (по четырем участкам) корректировки номинальной статической расходной характеристики;
- дополнительно имеется четыре измерительных входа по расходу для подключения расходомеров любого типа, у которых есть импульсный выход;
- для подключения медных или платиновых термометров с целью измерения температуры теплоносителя в пределах от 1°С до 150°С имеется четыре измерительных входа;
- для измерения давления имеется четыре канала подключения датчиков с нормированным токовым выходом 4 - 20мА;
- суточный (2,5 года), часовой (45 суток), минутный (36 часов) архивы параметров;
- система исследования нештатных ситуаций (НС), генерация кода НС с его выводом на экран ЖКИ и занесением в архив;
- возможность корректирования температуры холодной воды вручную, а также за каждый месяц в течение года согласно графика теплоснабжающей организации;
- имеется библиотека, включающая 30 разнообразных схем пунктов учета тепловой энергии;
- гальванически развязанный интерфейс RS-232 или RS-485 для передачи архивной информации на персональную ЭВМ, малогабаритный принтер, накопительный пульт, модем (GSM-модем);
- возможность запросить мгновенные величины расхода, температуры, тепловой мощности и давления по протоколу ModBus;
- возможность подсоединения теплосчетчика к глобальной сети диспетчеризации «КЛИВЕР МОНИТОРИНГ ЭНЕРГИ»;
- монтаж исполнен по современной SMD-технологии;
Технические характеристики СТУ-1
|
Характеристики |
Значения |
|
Характеристики ультразвукового расходомера: | |
|
- диаметры труб измерительного участка |
от 15 до 3000 мм |
|
- относительная погрешность |
не более ± 2 % |
|
- динамический диапазон измерения расхода |
не менее 150 |
|
Вес электронного блока |
0,7 кг |
|
Размер электронного блока |
160х90х65 мм |
|
Потребляемая мощность |
не более 5 ВА |
|
Питание |
от сети 220 В или +12 В |
Чертеж СТУ-1

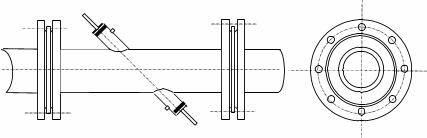

Условный диаметр производимого предприятием измерительного участка ПП14(УПР) может иметь величины 32 - 1000мм.
УПР ПП 15, изготовленные из нержавеющей или черной стали, сварные

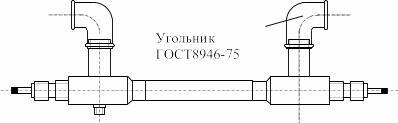

Условный диаметр производимого предприятием измерительного участка ПП15(УПР) может иметь величины 15 - 40мм.
УПР ПП 14, изготовленные из нержавеющей стали, сварные
Габаритные размеры СТУ-1 модель 1
