Расходомеры серии "ПОРТ-3" предназначены для контроля объема и времени заправок на передвижных и стационарных автозаправочных станциях (АЗС). В расходомере применяется счётчик жидкости с овальными шестернями ППО-25-1,6 СУ-УСС, соответствующий следующим нормативным документам: ТУ 311-5806724.081-91, сертификат об утверждении типа средств измерений RU.C.29.A № 21950, разрешение на применение № РРС БК - 14063, либо счётчик жидкости с овальными шестернями ДД-25-1,6 СУ, ТУ4213-024-00860139-07.
Контроллер "ПОРТ-3" хранит в энергонезависимой памяти информацию о количествах заправок, объеме заправок и времени заправок. Таким образом, руководитель предприятия будет иметь возможность проконтролировать действия заправщика и проверить действительное количество топлива которое заправщик списывает за отчетный период.

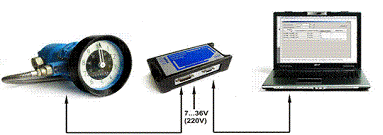

Расходомер "ПОРТ-3" устанавливается на место штатного счетчика, а контроллер устанавливается в помещении АЗС или в кабине автоцистерны.
Для передвижных АЗС (автоцистерн) предназначена опция GPS-мониторинга. Таким образом, помимо контроля за заправками есть возможность отслеживать передвижение автоцистерны.
Модификации
1. Расходомер «ПОРТ-3».
Состав расходомера:
счётчик жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, контроллер, адаптер COM-порта,
Данная модификация прибора позволяет определять и сохранять в журнале контроллера следующие параметры:
- время заправки, минуты;
- дата заправки, день, месяц;
- количество заправленного топлива, л.
Для связи ПК с расходомером используется COM-порт ПК и адаптера COM-порта для подключения контроллера. Обработка информации производится программой «Генератор отчётов» и предоставляется в виде графиков и таблиц. Настройка расходомера производится в программе «Конфигуратор». Данные об объёме и времени заправок сохраняются в журнале контроллера и в базе данных в ПК.
Программное обеспечение, инструкции по работе с программным обеспечением поставляются на CD в комплекте с расходомером «ПОРТ-3».
2. Расходомер «ПОРТ-3/R».
Состав расходомера: счётчик жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, контроллер, адаптер COM-порта, антенна XBee внешняя, внешний XBee-модем.
Расходомер позволяет определять и сохранять в журнале контроллера следующие параметры:
- время заправки, чч мм;
- дата заправки, дд мм гг;
- количество заправленного топлива, л.
Для связи ПК с расходомером кроме COM-порта используется радиоканал. Расходомер имеет встроенный XBee-модем с внешней или внутренней XBee антенной. К USB-порту ПК подключается внешний XBee-модем.
Обработка информации производится программой «Генератор отчётов» и предоставляется в виде графиков и таблиц. Настройка расходомера производится в программе «Конфигуратор». Данные об объёме и времени заправок сохраняются в журнале контроллера и в базе данных в ПК.
Программное обеспечение, инструкции по работе с программным обеспечением поставляются на CD в комплекте с расходомером «ПОРТ-3/R».
3. Расходомер «ПОРТ-3/GPS».
Состав расходомера: счётчик жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, контроллер, адаптер COM-порта, антенна GPS внешняя.
Модификация расходомера «ПОРТ-3/GPS» имеет встроенный GPS-приемник. GPS - спутниковая система глобального позиционирования, позволяющая определять координаты объекта с точностью до 10 м.
Данная модификация прибора расширяет возможности расходомера, позволяет определять и сохранять в журнале контроллера следующие параметры:
- время заправки, минуты;
- дата заправки, день, месяц;
- количество заправленного топлива, л.;
- координаты транспортного средства;
- скорость транспортного средства, км/ч.
Для связи ПК с расходомером используется COM-порт ПК и адаптера COM-порта для подключения контроллера. Обработка информации производится программой «Генератор отчётов» и предоставляется в виде графиков и таблиц. Кроме того предусмотрен просмотр графика и маршрута движения транспортного средства на электронной карте. Настройка расходомера производится в программе «Конфигуратор». Данные сохраняются в журнале контроллера и в базе данных в ПК.
Программное обеспечение, инструкции по работе с программным обеспечением поставляются на CD в комплекте с расходомером «ПОРТ-3/GPS».
4. Расходомер «ПОРТ-3/R/GPS».
Состав расходомера: счётчик жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, контроллер, адаптер COM-порта, антенна GPS внешняя, антенна XBee внешняя, внешний XBee-модем.
Модификация расходомера «ПОРТ-3/R/GPS» отличается от «ПОРТ-3/GPS» наличием встроенного XBee-модема с внешней XBee антенной.
Программное обеспечение, инструкции по работе с программным обеспечением поставляются на CD в комплекте с расходомером «ПОРТ-3/R/GPS».
5. Расходомер «ПОРТ-3/GSM/GPS».
Состав расходомера: счётчик жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, контроллер, адаптер COM-порта, антенна GPS внешняя, GPS-антенна внешняя.
Контроллер «ПОРТ-3/GSM/GPS» имеет встроенный GSM-модем и GPS-приемник. GPS - спутниковая система глобального позиционирования, позволяющая определять координаты объекта с точностью до 10 м.
Данная модификация прибора расширяет возможности расходомера, позволяет определять и сохранять в журнале контроллера следующие параметры:
- время заправки, минуты;
- дата заправки, день, месяц;
- количество заправленного топлива, л;
- координаты транспортного средства;
- скорость транспортного средства, км/ч;
- местонахождение ТС в режиме реального времени.
Данные передаются на сервер «Порт» по каналу GSM-связи и выводятся на монитор компьютера. Обработка данных производится в программе «Генератор отчётов» и предоставляется в виде графиков и таблиц. Программное обеспечение позволяет увидеть маршрут движения транспортного средства (на электронной карте). Настройка расходомера производится в программе «Конфигуратор». Данные сохраняются в журнале контроллера и в базе данных в ПК.
Примечания:

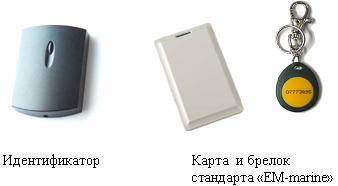

1. Если дополнительно оборудовать «Порт-3» системой идентификации транспортных средств, а водителей снабдить картами или брелками стандарта EM-marine, с занесёнными на них персональными данными по технике, то можно знать следующие параметры: сколько, где, когда и какому транспортному средству, либо механизму было отпущено горючего, исключив возможность приписок при заправке и не целевой слив топлива.
2. Поскольку расходомер «Порт-3» монтируется на базе штатных счётчиков жидкости ППО-25-1,6 СУ-УСС, либо ДД-25-1,6 СУ, имеющих сертификат счётных механизмов, данные по количеству отпущенного топлива заносятся в бухгалтерский отчёт, так же как и со счётчиков, ранее стоявших на топливозаправщиках.
