АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков

Цена по запросу

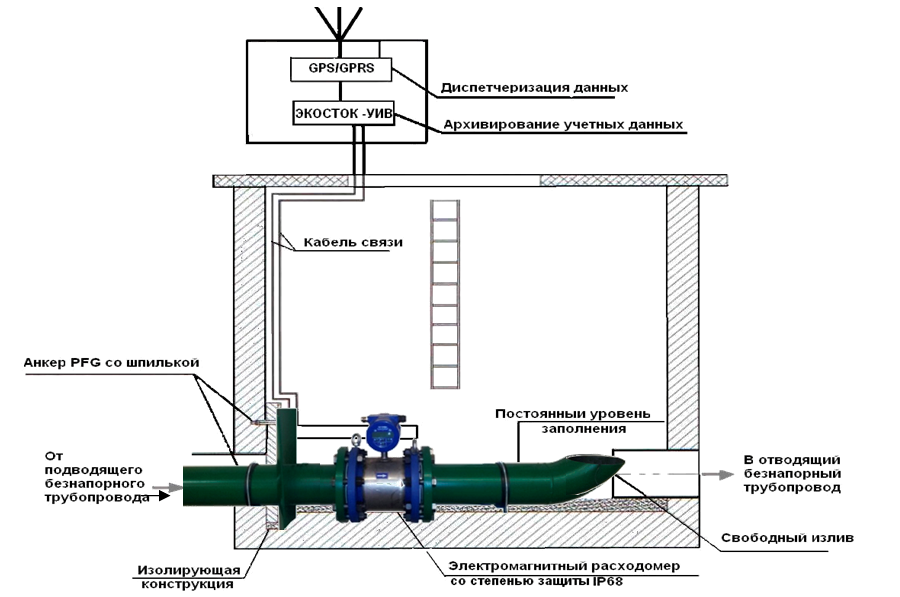

АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоковПринцип действия измерительного комплекса "АЭФТ-ЭКОСТОК" основан на преобразовании безнапорного потока в напорный поток. Преобразование происходит в коротком измерительном участке комплекса. Измерение расхода и объема потока осуществляется с помощью электромагнитного расходомера, который входит в состав измерительного комплекса и устанавливается на измерительном участке. В результате обеспечивается постоянное заполнение электромагнитного расходомера и происходит "прямой" процесс измерения, аналогичный измерениям на напорных трубопроводах. В этом заключается главное положительное отличие комплекса “АЭФТ-ЭКОСТОК” от приборов измерения расхода в безнапорных трубопроводах, когда измерение производится косвенным методом, посредством измерения уровня и скорости потока.

Вывод информации:

- на графический жидкокристаллический индикатор;

- в виде импульсов с нормированным весом или уровня сигнала на универсальном выходе;

- гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;

- по последовательному интерфейсу RS-485 (протокол MODBUS или PROFIBUS);

- по последовательному интерфейсу Ethernet (по заказу).

Особенности измерительного комплекса "АЭФТ-ЭКОСТОК"

- Арматура для превращения безнапорного потока в напорный (входной участок, выходной участок с гидрозатвором, изолирующий щит) выпускается в антикоррозийном исполнении.

- Измерения полученных напорных стоков производятся электромагнитным расходомером со степенью защиты IP 68, что обеспечивает работу комплекса в условиях затопления колодца.

- Возможность применения электромагнитных расходомеров диаметром от 32 мм до 500 мм перекрывает практически все требуемые диапазоны измерения сточных вод.

- Результаты измерений передаются на измерительно-вычислительное устройство, где происходит их отображение и архивация. Возможна последующая дистанционная передача данных.

- Широкая линейка применяемых электромагнитных расходомеров от ведущих отечественных и зарубежных производителей ("Экосток-ППР", "ВЗЛЕТ-ТЭР", "SITRANS FM") позволяет подобрать оптимальную комплектацию по функционалу и стоимости.

- Проектные решения на основе комплекса согласуются предприятиями водоотведения как соответствующие СНиП 2.04.03-85 ”Канализация. Сети и сооружения” и МДК 3-02.2001 “Правила эксплуатации канализации”.

- Возможна работа измерительного комплекса в условиях отсутствия электропитания и его периодическая метрологическая поверка имитационным способом, без снятия с объекта (опции).

- Результаты измерений, проводимых комплексом, не зависят от наличия возможных периодических подпоров, качественного состава стоков и наличия в сточных водах твердых фракций.

- Температура измеряемой жидкости от 0 до 90 гр.С.

Сравнительная таблица эксплуатационных характеристик приборов учета

Параметр

ИК “АЭФТ-ЭКОСТОК

Приборы с  косвенным способом измерения

Условия монтажа





Возможен монтаж в практически любом канализационном колодце. Выступающий в канализационный колодец выходной участок с расходомером для типовых размеров ИК не превышает 1 м.

Монтаж в канализационном колодце диаметром менее 1,5 м осложнен нехваткой свободного пространства, необходимого для монтажа и пусконаладочных работ.

Требования к прямолинейным участкам трубопровода или лотка отсутствуют. Поставляемый комплекс включает в себя измерительный участок требуемой длины.

Жесткие требования к прямолинейным участкам трубопровода или лотка, прописанные в утвержденных методиках.

Требования к геометрии трубопровода или лотка отсутствуют.

Жесткие требования к геометрии трубопровода или лотка.

Отсутствие необходимости в дополнительных строительных работах на канализационном коллекторе. Нужно выполнить только работы по монтажу измерительного участка.

В случае несоблюдения требований по прямолинейным участкам или геометрии лотка требуются дополнительные работы на канализационном коллекторе, в частности -  сооружение измерительного колодца.

Возможна организация узла учета без наличия внешнего питания  за счет применения электромагнитного расходомера с автономным питанием и встроенным GSM – модемом (опционально).

Организация узла учета без наличия внешнего питания невозможна.

Пусконаладочные работы

Минимальные пусконаладочные работы (операция по запуску расходомера аналогична операции по запуску расходомера на напорном трубопроводе).

Сложная процедура, требующая специальных знаний и профессиональных навыков.

Диапазон измерения расхода

(min/max)

1/1000

Позволяет учитывать минимальные расходы (например, в ночное время).

1/100

Точность измерения (относительная погрешность)

0,5% в основном диапазоне.

2 - 4% в основном диапазоне.

Поддержание метрологических характеристик в процессе эксплуатации

Никаких мероприятий не требуется

Требуется регулярная чистка лотка в зоне измерения.

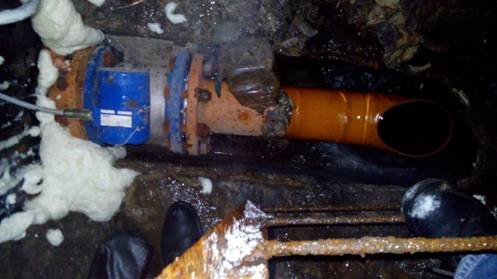

Фото № 1. Измерительная часть с расходомером, расположенная в канализационном колодце в сложных условиях эксплуатации.

АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков

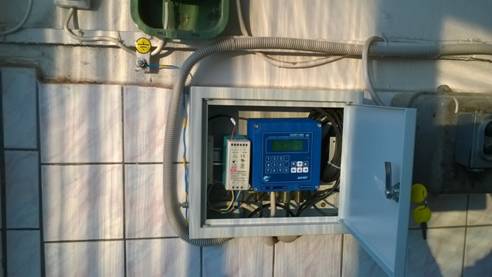

Фото № 2. Вторичный прибор.

АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков

Наиболее частые вопросы по применению комплекса “АЭФТ-ЭКОСТОК”:


Вопрос. Справится ли электромагнитный расходомер с нагрузкой в часы пикового сброса? Не приведет ли в этом случае применение ИК “АЭФТ-ЭКОСТОК” к подтоплению канализационного коллектора?
Ответ. При правильном подборе диаметра расходомера закладывается максимальная пропускная способность, в несколько раз превышающая заявленные пиковые нагрузки. В моменты пикового сброса давление в измерительном участке возрастает. Соответственно, возрастает и скорость потока в измерительном участке. Чем больше поступает стоков, тем с большей скоростью они проходят через измерительный участок.


Вопрос. Не будет ли измерительный участок в процессе эксплуатации постепенно забиваться, зарастать, терять пропускную способность, и не станет ли причиной подтопления канализационного коллектора? Не потеряет ли электромагнитный расходомер по причине заиливания свои метрологические характеристики?
Ответ. Сточные воды имеют в своем составе твердые фракции. При периодических пиковых сбросах вода с различными включениями на большой скорости протекает через измерительный участок, удаляя возможные отложения. Происходит самоочищение в процессе эксплуатации. Выборочное снятие электромагнитных расходомеров с объектов для их технического осмотра позволяет сделать вывод, что проточная часть расходомера не имеет следов заиливания.


Вопрос. Не нарушаются ли при использовании комплекса “АЭФТ-ЭКОСТОК” какие-либо нормативные документы по эксплуатации канализационных сетей? Не будут ли предприятия водоотведения по этой причине отказываться согласовывать данные технические решения?
Ответ. Нормы эксплуатации не нарушаются. Безнапорные стоки превращаются в напорные только на коротком измерительном участке. Препятствий со стороны предприятий водоотведения возникать не должно.


Вопрос. Не обойдется ли организация узлов учета с комплексом “АЭФТ-ЭКОСТОК” существенно дороже, чем на приборах учета с косвенным методом измерения?
Ответ. Самым дорогим составным элементом измерительного комплекса является электромагнитный расходомер со степенью защиты IP68. Для снижения стоимости производителем предлагаются к применению расходомеры различных ценовых категорий. Например, бюджетный вариант – расходомер ПРЭТ со степенью защиты IP68. Его метрологические и эксплуатационные характеристики и наличие унифицированных выходных сигналов позволяют успешно использовать его для применения на узлах учета в затапливаемых зонах и в напорных трубопроводах. Кроме этого, затраты на монтаж и пусконаладку комплекса “АЭФТ-ЭКОСТОК” минимальны, а работы на канализационном коллекторе и обслуживание практически не требуются.

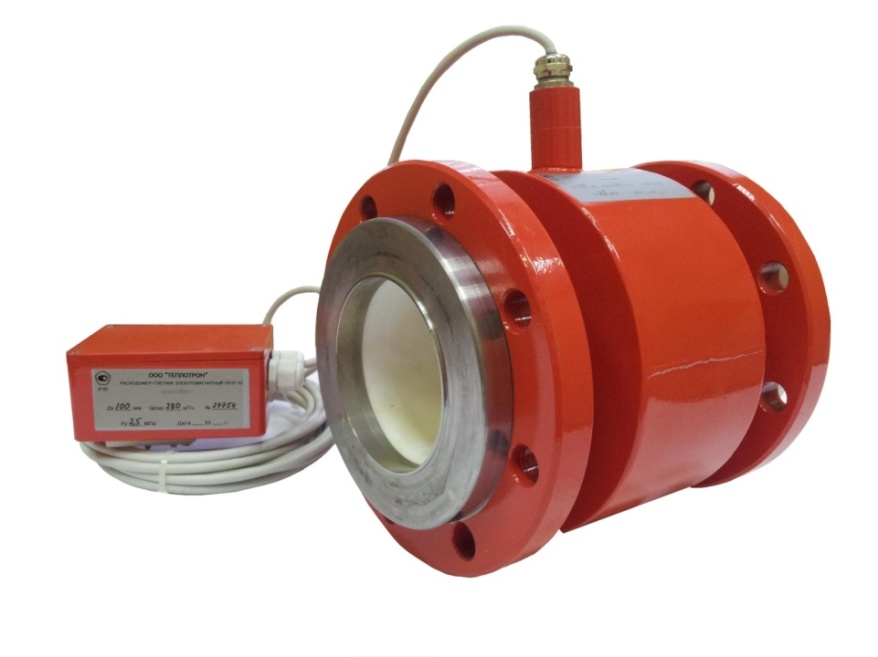

Фото № 3. Электромагнитный расходомер ПРЭТ.

АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков


Вопрос. Если данный метод измерения имеет перечисленные конкурентные преимущества, то почему он до сих пор не нашел широкого применения в нашей стране?
Ответ. По состоянию на 2016 год в Госреестр СИ РФ внесены только два аналогичных комплекса иностранного производства, стоимость которых превышает стоимость комплекса “АЭФТ-ЭКОСТОК” в несколько раз. Можно предположить, что именно высокая стоимость мешала широкому распространению данного метода учета стоков. С появлением на рынке комплекса "АЭФТ-ЭКОСТОК” стоимость оборудования для узлов учета безнапорных стоков существенно снизилась и можно предположить, что в самой близкой перспективы данное техническое решение станет популярным.

АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков

Документация для АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков


> АЭФТ-ЭКОСТОК измерительный комплекс для учета безнапорных стоков ОЛ (.doc)
