МАСК счетчик жидкости массовый

Цена по запросу


МАСК счетчик жидкости массовыйСчетчик жидкости массовый МАСК предназначен для автоматического измерения массового количества, расхода, плотности и температуры жидкости, в том числе агрессивной, транспортируемой по трубопроводу. Результаты измерений выдаются в виде серии последовательных электрических импульсов во внешние линии связи или (и) на дисплей визуализатора.

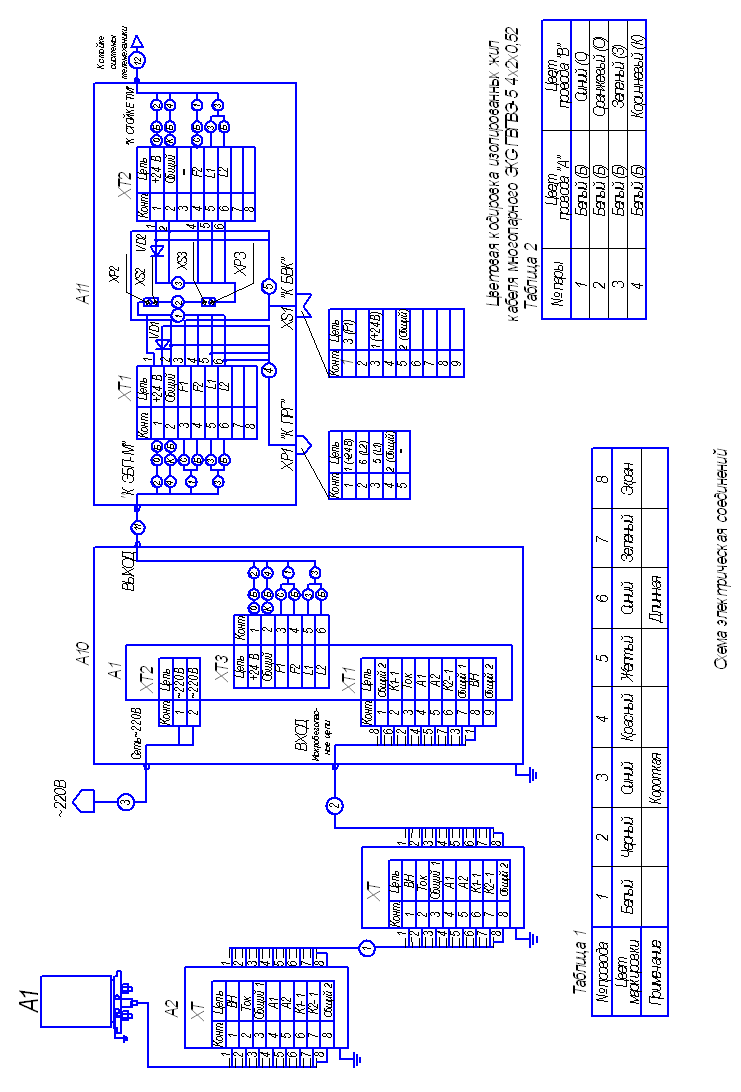

В состав счётчика входят:

- первичный вибрационный преобразователь - датчик (ППВ);

- электронный блок преобразователя (ЭБП-М).


ППВ имеет два исполнения изготовления корпуса:

- I исполнение - потокораспределитель (литой корпус с параллельным расположением фланцев);

- II исполнение - сварной корпус с расположением фланцев в одной плоскости.


ППВ является датчиком счетчика и предназначен для преобразования массового расхода жидкости в синусоидальные сигналы адаптеров, передаваемые в ЭБП-М. Через ППВ протекает измеряемая жидкость. Он работает с использованием сил Кориолиса.


ЭБП-М предназначен для создания и поддержания незатухающего автоколебательного режима работы ППВ и преобразования временного сдвига между синусоидальными сигналами адаптеров в частотные выходные сигналы с учетом температуры рабочей жидкости.


Измеряемая среда – жидкость с параметрами:

- температура, С: от - 55 до +120;

- вязкость, мм2/с: от 0,6 до 4600;

- плотность, г/см3: от 0 до 1,9;

- давление, МПа (кгс/см2): от 0,1(1,0) до 10,0(100);

- допускается содержание свободного газа в жидкости до 5% в зависимости от ее вязкости.


Исполнение составных частей в зависимости от воздействия окружающей среды:
- ППВ – взрывозащищенное, вид взрывозащиты «искробезопасная цепь», маркировка по взрывозащите «1ExibIIBT4».
- ЭБП - взрывозащищенное, вид взрывозащиты «искробезопасная цепь», маркировка по взрывозащите «[Exib]IIB».

Условия эксплуатации составных частей счетчика:

а) ППВ во взрывоопасной зоне:
- температура окружающего воздуха, С: от -50 до +50;
- верхнее значение относительной влажности, % при температуре +35С: 95 (и более низких температурах, без конденсации влаги);
- напряженность внешнего магнитного постоянного и переменного поля, не более, А/м: 40
- место размещения – открытое пространство;
- степень защиты оболочки по ГОСТ 14254-89: IP54.

б) ЭБП вне взрывоопасной зоны:
- диапазон температуры окружающего воздуха, С: от + 5 до +50;
- верхнее значение относительной влажности, % при температуре +35С: 80 (и более низких температурах, без конденсации влаги);
- место размещения – обогреваемое или охлаждаемое помещение;
- степень защиты оболочки: IP4Х.

Технические характеристики

Исполнения по (DN, PN), габаритные и присоединительные размеры, масса ППВ приведены в таблице.





Условное обозначение преобразователя

Технические характеристики первичного вибрационного преобразователя - ППВ

Исполнение корпуса

Рисунок

Условное давление, PN, мм

Диаметр  условного

прохода, DN,   мм

D,

мм

d,

мм

n,

шт

Н,

мм

А,

мм

L,

мм

L1,

мм

В,

мм

К,

мм

Фланцы ст.09Г2С-7

ГОСТ 12821-80

Масса, кг

Фланец

корпуса

поз.1

(2 шт)

Ответ-ный фланец

поз.2

(2 шт)

ППВ-20-1,6

II



1,6

40

145

18

4

671

-

250

380

169

395

1-40-16

1-40-16

22

ППВ-20-2,5

2,5

1-40-25

1-40-25

ППВ-20-4,0

4,0

716

2-40-40

3-40-40

ППВ-20-6,3

6,3

165

736

415

2-40-63

3-40-63

ППВ-20-10,0

10,0

22

738

2-40-100

3-40-100

ППВ-20-1,6

I

1

1,6

145

18

627,5

555

500

-

1-40-16

1-40-16

24

ППВ-20-2,5

2,5

1-40-25

1-40-25

ППВ-20-4,0

4,0

575

2-40-40

3-40-40

ППВ-20-6,3

6,3

165

637,5

617

2-40-63

3-40-63

ППВ-20-10,0

10,0

22

621

2-40-100

3-40-100

ППВ-50-4,0

I

2

4,0

50

160

18

4

854

-

756

480

175

-

2-50-40

3-50-40

40,4

ППВ-50-6,3

6,3

175

22

861,5

800

2-50-63

3-50-63

44,8

ППВ-50-4,0

II



4,0

160

18

872

-

360

520

2-50-40

3-50-40

33,4

ППВ-50-6,3

6,3

175

22

894

535

2-50-63

3-50-63

37,0

ППВ-100-4,0

II



4,0

80

195

18



1198

-

500

713

269

733

2-80-40

3-80-40

97,3

ППВ-100-6,3

6,3

210

22

1215

743

2-80-63

3-80-63

102,2

ППВ-100-10,0

6,3

230

26

1230

2-80-100

3-80-100

107,6


Предельные значения диапазона расходов приведены в таблице

Обозначение

счетчика

Предельные значения диапазона расходов,    т/ч

Верхний предел

диапазона

измеряемой массы,

кг

Диапазон

измерения/индикации

нижнее

значение

G min

верхнее

значение

G max

допускаемое значение, до

2G max

плотность

г/см3(кг/м3)

температура,

°С

МАСК-20

0,4

20,0

40,0

99999999,9

0,000 …1,9000

(0,0000…1900,0)

  -55… +120

МАСК-50

1,0

50,0

100,0

МАСК-100

2,0

100,0

200,0

Пределы допускаемого значения относительной погрешности счетчика во всем диапазоне рабочих температур жидкости при измерении ее массы за время измерения не менее 1 мин:

a) Вариант «I»,
- в диапазоне расходов (30-200)% от Gмах, %, не более: ±0,25
- в диапазоне расходов (10-30)% от Gmax, %, не более: ±0,5
- в диапазоне расходов (2-10)% от Gmax, %, не более: ±1,5

б) Вариант «II»,
- в диапазоне расходов (30-200)% от Gмах, %, не более: ±0,5
- в диапазоне расходов (10-30)% от Gmax, %, не более: ±1,0
- в диапазоне расходов (2-10)% от Gmax, %, не более: ±3,0

Предел допускаемого значения абсолютной погрешности измерения плотности составляет, г/см3: ۪,002.

Потеря давления на ППВ при максимальном рабочем расходе и вязкости жидкости не более, МПа(кгс/см2): 0,05(0,5).

Габаритные размеры электронного блока преобразователя: 234х220,5х108 мм.

Масса электронного блока преобразователя: 4 кг.

Средняя наработка на отказ: 20000 ч.

Режим работы: непрерывный.

Срок службы: 8 лет.

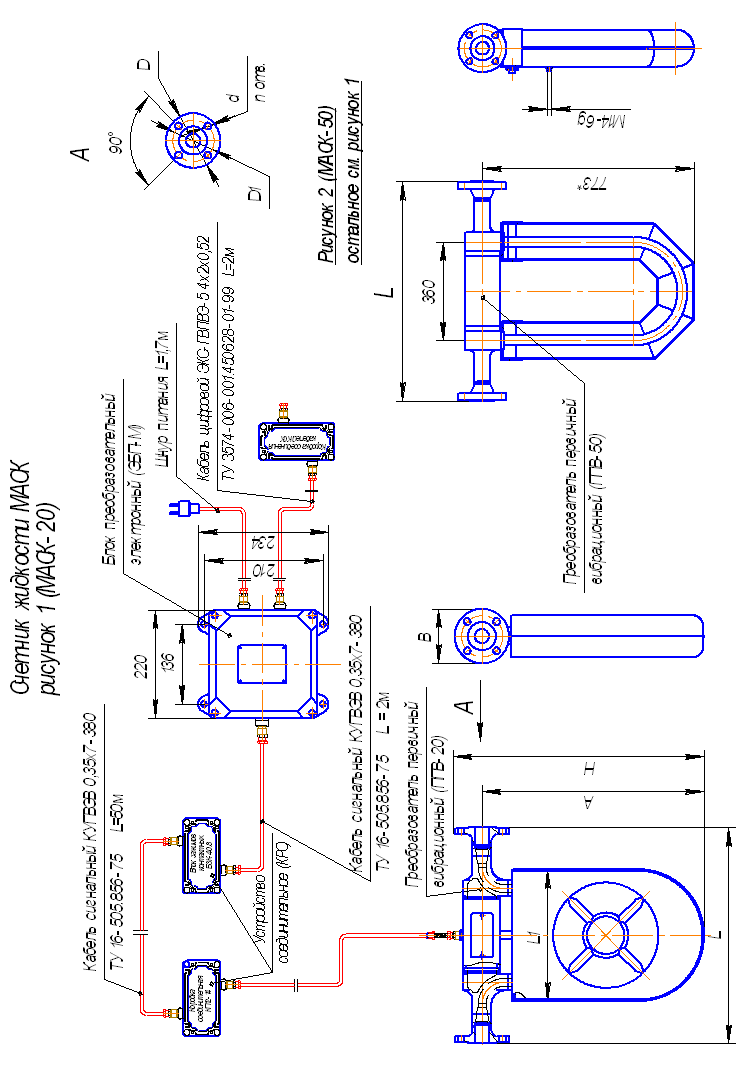

Чертеж счетчика МАСК

МАСК счетчик жидкости массовыйМАСК счетчик жидкости массовый
