БИ-СЖК блок измерительный преобразования массы в импульсы

Цена по запросу


БИ-СЖК блок измерительный преобразования массы в импульсы Измерительный блок «БИ СКЖ» преобразует массу измеряемой среды в электрические импульсы.


Элементы блока БИ-СКЖ (см. изображение):

1 - измерительная камера,

2 - грузы для настройки на плотность измеряемой жидкости,

3 - магнит,

4 - крышка,

5 - датчик импульсов,

6 - шпилька каркаса,

7 - гаситель удара,

8 - индикатор уклона,

9 - опора задняя,

10 - демпфер (для исполнений СКЖ-210-40 БИ-2, СКЖ-210-40 БИ-3).


Область применения БИ-СКЖ: химическая и нефтедобывающая промышленность (на узле оперативного контроля, на устье добывающей скважины совместно со счетчиком жидкости СКЖ), все отрасли промышленного производства: в процессах дозирования, смешивания, проверки для осуществления порционного взвешивания комплектно со счетчиком жидкости СКЖ. Также - взрывоопасные зоны наружных установок и помещений согласно «Правилам эксплуатации электроустановок», гл. 7.3 ГОСТ Р51330.13-99(МЭК 60079-14-96).

Датчики импульсов оснащены взрывозащитой - «взрывонепроницаемая оболочка» согласно ГОСТ Р51330.1-99, уровень - «взрывобезопасный» согласно ГОСТ Р51330.0-99, маркировка взрывозащиты IExdIIВТ4 согласно ГОСТ Р51330.0-99. Пылевлагозащищенность датчиков импульсов - IР67 согласно ГОСТ 14254-96.


В состав измерительного блока БИ-СКЖ входят:

1. Измерительная камера.

2. Крышка, в которой расположены:

- индикатор уклона;

- взрывонепроницаемая оболочка датчика с нормированным выходным сигналом ПНСКЖ-1 или датчика импульсов ПСКЖ-1.

3. Опора задняя.

4. Шпильки крепления задней опоры с гасителями удара и ограничителями поворота.


Газожидкостная смесь подается в измерительную камеру, которая является основной частью блока. Заполнение одной из полостей измерительной камеры определенной массой измеряемого вещества приводит к нарушению равновесия и, как следствие, повороту измерительной камеры, с дальнейшим сливом жидкости из заполненной полости измерительной камеры в корпус преобразователя. Далее этот процесс повторяется с другой полостью камеры. Жидкость из полости камеры, а также излишек свободного газа вытесняются одновременно в выходной коллектор из нижней части корпуса.

На измерительной камере закреплён магнит, который при её повороте проходит рядом с датчиком Холла или датчиком в виде геркона. Сигналы датчика, количество которых равно количеству поворотов измерительной камеры, поступают в нормирующий преобразователь ПНСКЖ-1 или вычислитель БЭСКЖ, где они обрабатываются до нормируемой величины.


Измерительный блок БИ-СКЖ унифицирован под все исполнения корпусов КПР счетчиков СКЖ и это позволяет с минимальными затратами осуществлять замену измерительной части КПР при проведении ремонта или метрологической проверки характеристик.

Технические характеристики БИ-СЖК

Характеристики

Значения

Измеряемое вещество

Жидкость в составе газожидкостной смеси, поступающая из скважин, на объектах добычи нефти и узлах оперативного контроля учета нефти;

растворы различных веществ, в том числе пульпы с мелкодисперсными частицами;

сжиженные газы

Температура

- обычного исполнения

от 0 до 70оС

- высокотемпературного исполнения "В"

от 0 до 120оС

Плотность (при стандартной поставке счетчика), не менее

800 кг/м3*

Минимально допустимое содержание объемной доли газа в составе газожидкостной смеси и всех режимах эксплуатации, не менее

2%

Содержание сероводорода в попутном газе, не более:

- при давлении 1,7 МПа, от объема

4%

- при давлении до 4,0 МПа и парциальном давлении сероводорода да 345 Па, от объема

0,02%

Верхнее значение кинематической вязкости:

- СКЖ-60-40БИ-6, СКЖ-60-40БИ-7

до 1,0·10-3м2/c

- СКЖ-30-40БИ-2, СКЖ-30-40БИ-3

до 5·10-4м2/c

- СКЖ-60-40БИ-4, СКЖ-60-40БИ-5

до 1,5·10-4м2/c

- СКЖ-210-40БИ-2, СКЖ-210-40БИ-3

- СКЖ-210-40БИ-4, СКЖ-210-40БИ-5

Температура окружающего воздуха

от -50 до 50оС

Относительная влажность воздуха при 35оС и более низких температурах без конденсации влаги

95%

Примечание: * - Отдельная поставка счетчика осуществляется при плотности измеряемого вещества 500 - 800 кг/м3.


Для работы измерительного блока необходимо наличие свободного газа в КПР СКЖ.


Дополнительная комплектация: Датчик с выходным нормированным сигналом ПНСКЖ-1.

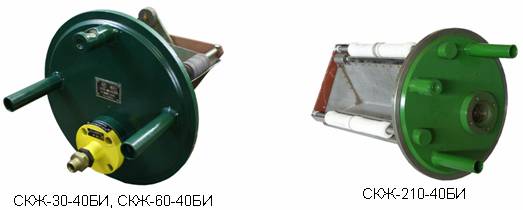

Исполнения БИ-СЖК

1. СКЖ-30-40БИ.

2. СКЖ-60-40БИ.

3. СКЖ-210-40БИ.

БИ-СЖК блок измерительный преобразования массы в импульсы

Технические характеристики СКЖ-30-40БИ

Характеристики

Значения

Исполнения

СКЖ-30-40БИ-2

СКЖ-30-40БИ-3

Диапазон расхода, т/сут

от 1 · 10-3до 30

Давление рабочее максимальное, МПа

4,0

Предел допускаемой основной относительной погрешности в диапазоне расхода, %

±1,8

±2,0

Питание электрических цепей датчика:

- род тока

постоянный

- напряжение, В

от 3,8 до 30

от 10 до 35

- ток, мА

3

7

Параметры выходных сигналов:

- код

единичный

- вид выходной цепи

сухой контакт

открытый коллектор

- время замыкания контакта или «электронного ключа», с

не менее 0,01

0,25±0,05

- допускаемое напряжение в выходной цепи, В, не более

5

30

- допускаемый ток в выходной цепи, мА

4

10

- «вес» импульса, кг

не нормируется

10

Масса, кг

20

БИ-СЖК блок измерительный преобразования массы в импульсы

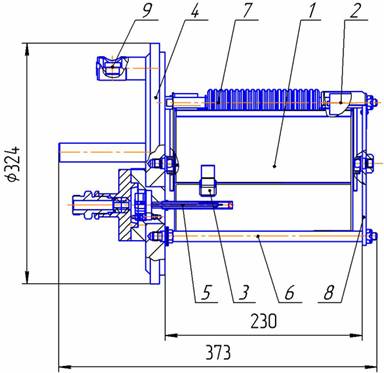

1 - измерительная камера; 2 - грузы; 3 - магнит; 4 - крышка; 5 - датчик импульсов; 6 - нижняя шпилька; 7 - гаситель удара; 8 - опора задняя; 9 - индикатор уклона


Допускается кратковременное превышение предельного расхода жидкости. Максимальное превышение - 1,8 значения величины верхнего предела расхода. Время превышения допускается не свыше 10% от суммарного времени измерения блоком измерительным.

Технические характеристики СКЖ-60-40БИ

Характеристики

Значения

Исполнения

СКЖ-60-40БИ-4 СКЖ-60-40БИ-5

СКЖ-60-40БИ-5 СКЖ-60-40БИ-7

Диапазон расхода, т/сут

от 1 · 10-3до 60

Давление рабочее максимальное, МПа

4,0

Предел допускаемой основной относительной погрешности в диапазоне расхода, %

±1,8

±2,0

Питание электрических цепей датчика:

- род тока

постоянный

- напряжение, В

от 3,8 до 30

от 10 до 35

- ток, мА

3

7

Параметры выходных сигналов:

- код

единичный

- вид выходной цепи

сухой контакт

открытый коллектор

- время замыкания контакта или «электронного ключа», с

не менее 0,01

0,25±0,05

- допускаемое напряжение в выходной цепи, В, не более

5

30

- допускаемый ток в выходной цепи, мА

4

10

- «вес» импульса, кг

не нормируется

10

Масса, кг

20,5

БИ-СЖК блок измерительный преобразования массы в импульсы

1 - измерительная камера; 2 - грузы; 3 - магнит; 4 - крышка; 5 - датчик импульсов; 6 - нижняя шпилька; 7 - гаситель удара; 8 - опора задняя; 9 - индикатор уклона


Допускается кратковременное превышение предельного расхода жидкости. Максимальное превышение - 1,8 значения величины верхнего предела расхода. Время превышения допускается не свыше 10% от суммарного времени измерения блоком измерительным.

Технические характеристики СКЖ-210-40БИ

Характеристики

Значения

Исполнение

СКЖ-210-40БИ-2 СКЖ-210-40БИ-4

СКЖ-210-40БИ-3 СКЖ-210-40БИ-5

Диапазон расхода, т/сут

от 1 · 10-3до 210

Давление рабочее максимальное, МПа

4,0

Предел допускаемой основной относительной погрешности в диапазоне расхода, %

±1,8

±2,0

Питание электрических цепей датчика:

- род тока

постоянный

- напряжение, В

от 3,8 до 30

от 10 до 35

- ток, мА

3

7

Параметры выходных сигналов:

- код

единичный

- вид выходной цепи

сухой контакт

открытый коллектор

- время замыкания контакта или «электронного ключа», с

не менее 0,01

0,25±0,05

- допускаемое напряжение в выходной цепи, В, не более

5

30

- допускаемый ток в выходной цепи, мА

4

10

- «вес» импульса, кг

не нормируется

10

Масса, кг

23,6

БИ-СЖК блок измерительный преобразования массы в импульсы

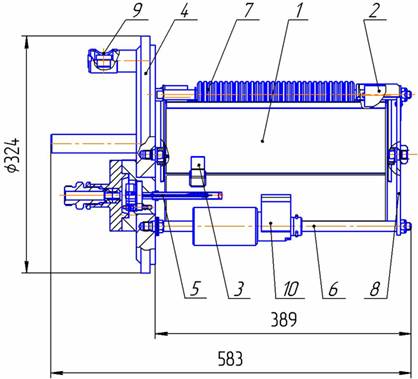

1 - измерительная камера; 2 - грузы; 3 - магнит; 4 - крышка; 5 - датчик импульсов; 6 - нижняя шпилька; 7 - гаситель удара; 8 - опора задняя; 9 - индикатор уклона; 10 - демпфер


Применение демпфера позволяет погасить энергию удара, приходящегося на измерительные блоки СКЖ-210-40БИ-3, СКЖ-210-40БИ-2.

Повышение надежности и увеличение ресурса работы блока измерительного обусловлено применением твердосплавных подшипников и измерительной камеры, выполненной из материала Nicrofer (Германия).

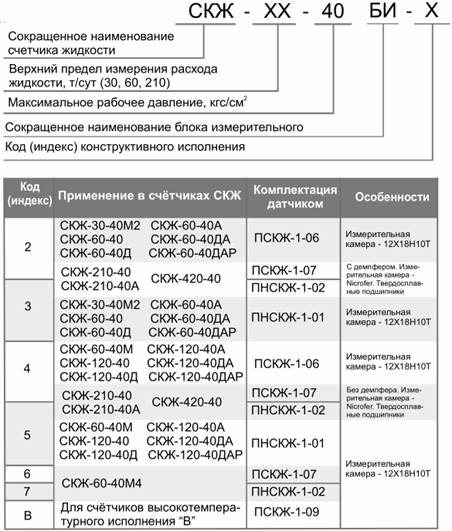

Обозначение БИ-СЖК при заказе

БИ-СЖК блок измерительный преобразования массы в импульсы


Федеральное агентство по техническому регулированию и метрологии установило периодичность поверки (калибровки) один раз в три года.
